gnuplot으로 latex 그래프 만들기

지난 번 gnuplot을 사용하여 포스트스크립트 파일을 만드는 것을 살펴보았는데, gnuplot으로 latex 그림을 만들어 내는 방법을 찾았다. 만드는 방법은 매우 간단했다. terminal을 latex으로 설정해 주고 출력 파일 이름을 설정한 뒤에 그림을 그리기만 하면 된다. 다음 명령어를 차례대로 수행해 보자.

gnuplot> set zeroaxis
gnuplot> set terminal latex
gnuplot> set output "eg1.tex"
gnuplot> plot [-3.14:3.14] sin(x)

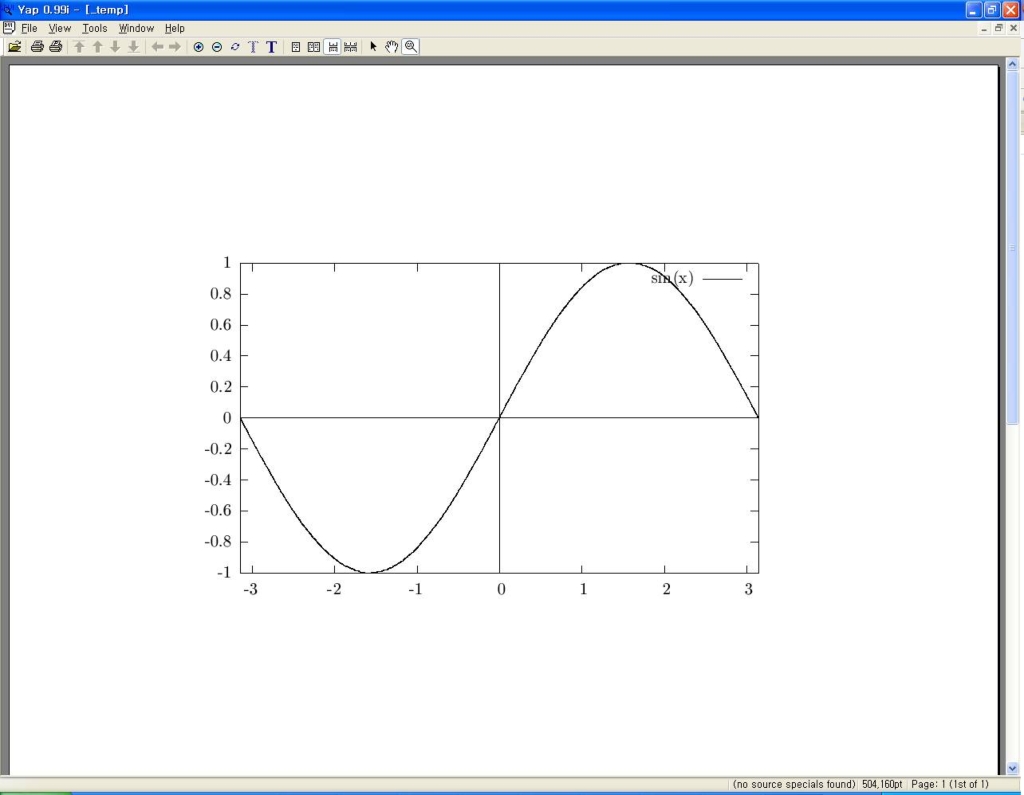

그러면 eg1.tex 파일이 gnuplot/bin 폴더 내에 생긴다. 이를 latex으로 처리하면 다음과 같은 그림을 얻을 수 있다.

더 자세한 내용은 다음 문서를 참고하기 바란다.

http://www.fnal.gov/docs/products/gnuplot/tutorial/
